多年以来，洛帝牢防松垫圈已经过严格的测试，被各种独立机构认可并授予证书。
震动测试仪的震动测试
震动测试满足DIN65151，这种测试是被誉为最严格的螺栓连接的震动测试。在此测试过程中，螺栓头部/螺母下面部分被施以横向振动，同时持续测量其夹紧力。
震动测试
M8X25mm的螺栓(8.8级)

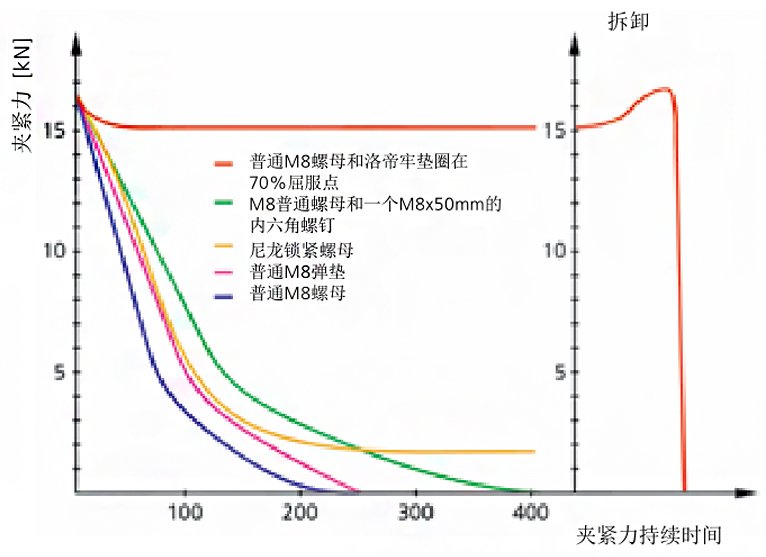

图1：震动测试仪显示洛帝牢防松垫圈有很好的螺栓锁紧功能。仅仅有限的一点载荷损失，这是由于初安装的原因产生的。当你松开这个连接的时候，这种对齿面的锁紧方式在松开的时候载荷明显升高，以此说明它有很好的锁紧效果，而其他的锁紧方式在测试的时候不能有效地阻止螺丝松动。
洛帝牢是通过了IMA和CETIM等第三方独立机构认 证过的符合DIN65151的一种螺栓安全锁紧系统。另外，洛帝牢每年在全球范也进行超过10000次的震动测试。
符合NASM冲击和震动测试
根据NASM 1312-7进行的国家航空测试，是一种源于美国军方的测试方法，用以测试螺栓连接件抗冲击和振动的能力。

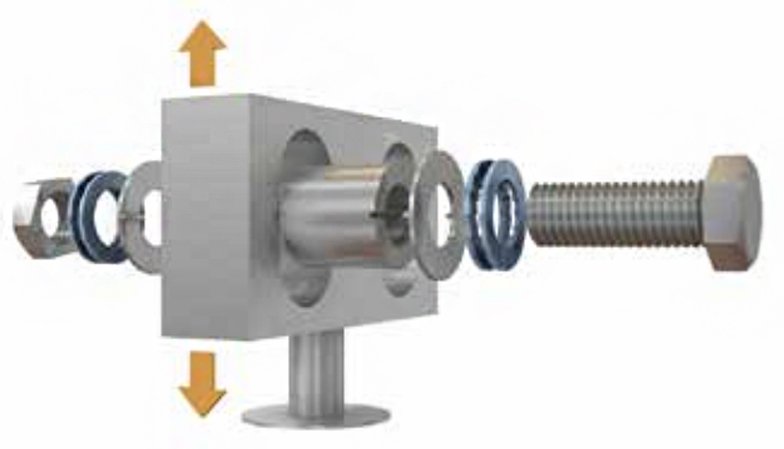

图2：测试图，各安装部件垂直震动，连接点受力于每个冲程的两次冲击，各次冲击方向都是与螺栓平行的，箭头显示测试的时候的震动方向。测试后，螺栓要作旋转检测。
洛帝牢防松垫圈被DNV(挪威船级社)机构认证是符合NASM 1312-7标准的，如果你想亲身体验洛帝牢防松垫圈会给你的运用带来的什么样的好处，请联系我们
欧洲TÜV标志认证(免检标志)
洛帝牢防松垫圈已经通过TÜV，证明为安全高质量的产品，TÜV是国际上领先的质量和安全认证机构。在认证过程中，通过TÜV的监督和认证，洛帝牢的产品和工厂成功通过了TÜV的认证。使得我们的客户可以放心的使用。
洛帝牢防松垫圈是一种在许多领域有大量并且得到了书面认可的高品质产品。我们的防松垫圈得到了许多工业标准的认证，也被许多国际大公司指定为螺栓安全锁紧系统
洛帝牢防松垫圈使用的领域
洛帝牢防松垫圈在以下领域有广泛的使用： 能源、交通(铁路汽车)、海外进出口加工业、
矿山及其开采机械、钢结构、桥梁结构、生产制造、造船、森林和农业、重卡、军事等。使用洛帝牢防松垫圈的行业与日俱增。通常我们的这种锁紧系统是在正常使用情况下是不会松动的。因此我们的洛帝牢防松垫圈通常改进了我们维修和检修过程。
认证和授权
以下是一些比较著名的认证：
• DIBt认证(德国建筑设计院认证)
• DNV认证(挪威船级社认证)
• EBA认证(德国联邦铁路安全机构认证)
• TÜV认证(技术安全认证)
质量和环境安全
• ISO 9001认证
• ISO 14001认证
• 符合Delta(德尔塔)的表面处理认证
• 符合环保(RoHs)，ELV测试，Reach等测试标准
追溯
洛帝牢防松垫圈在生产过程的每一步都严格的检测， 并且完全满足质量认证的要求。每一批次都有一个跟踪号码(控制号码)，这个号码确保可以全程跟踪， 这个号码，也可以确保你使用的产品是否是真正的洛帝牢防松垫圈。这个跟踪号码打印在包装盒以及每对产品上来确保全程跟踪直到你第一次安装，即使是用智能方式来做为紧固件的供应方式，也是有同样的 标记。
影响产品防松的关键因素
产品优点
- 保持很高的夹紧力，因此确保紧固的效果
- 使用标准的工具就可以高效轻易安装和取下垫圈
- 锁紧效果不受润滑剂的影响
- 在规定和统一的摩擦条件下，它会导致更加精确的预紧力
- 和标准的螺栓和螺母有相同的温度特性
- 重复使用性—另外，洛帝牢防松垫圈不影响紧固件的重复使用性
- 垫圈很硬，能够支撑和分散很大的载荷
- 我们也有大外径的垫圈，这些垫圈可以与法兰面的螺栓和螺母搭配使用
- 可与最高12.9级(ASTM A547)的螺栓配合使用
- 可靠的锁紧效果，即使是在很短的夹紧长度的工
- 不管是高还是低的预紧力都可以锁紧螺栓
- 不需要反复检修拧紧
- 明显的锁紧功能
- 最有效的问题解决方案—现代的技术
不单单是一种产品
当你在设计一种运通的时候，洛帝牢提供的不仅仅是螺栓的锁紧系统，而且它将带给你贯穿始终的寿命。当你使用洛帝牢产品的时候，你还会受益于我们的经验和技术。我们引领你走向最佳的螺栓连接设计。
长期的效益

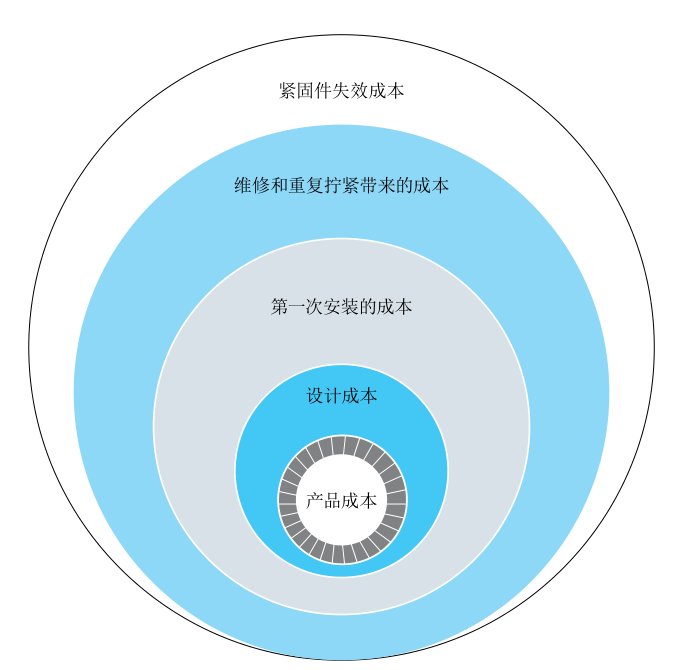

在长期的运行过程中，洛帝牢产品可以提高你的长期运行的可靠性，和很低的维修成本。同时也可以降低你生产停产、意外事故、索赔等事件。我们帮你分析了诸多由螺栓引起的相关成本因素：
考虑到整个螺栓紧固过程的成本情况看，洛帝牢产品可以帮助你提高利润。
技术中心
我们富有经验和创造力的员工可以和你们一起修正或者讨论你们的运用，一切都是为了你螺栓紧固能够达到理想化。很多客户都受益于我们提供的各种连接计算和制定的试验测试。我们的实验室遍及欧洲，北美和亚洲，许多公司借助于我们实验室提供的客户定制式的测试服务和紧固件计算服务。另外，我们也提供现场或者远程的产品培训，以及安装服务。
使用洛帝牢防松垫圈
洛帝牢防松垫圈在使用的时候很容易，也很高 效，因为你只用确认我们的锁紧系统是否满足你的震动和承受的力学载荷安装垫圈
安装的时候，都是使用一对，而且是齿面对齿面，可能的话洛帝牢推荐使用润滑油。
• 紧固
拧紧洛帝牢防松垫圈的时候，请使用标准的工 具，数据参考9-11页。如果你需要其他级别螺栓的安装数据，请联系洛帝牢的相关代表。
• 拧松
拧开洛帝牢系统和拧紧时一样简单，需要注意的 是，既然洛帝牢防松垫圈不是靠增大摩擦来锁紧， 所以拧松的扭矩应该低于拧紧时候的扭矩。因此 通过测量松开扭矩来鉴定锁紧功能是不合理的。
• 重复使用洛帝牢防松垫圈
洛帝牢防松垫圈通常可以重复利用，和所有的紧固件一样，在安装之前，我们应该检测是否有损坏。确保在重复安装的时候，两个齿面是相对 的。为了减少摩擦，洛帝牢建议在重复使用时， 使用润滑剂。

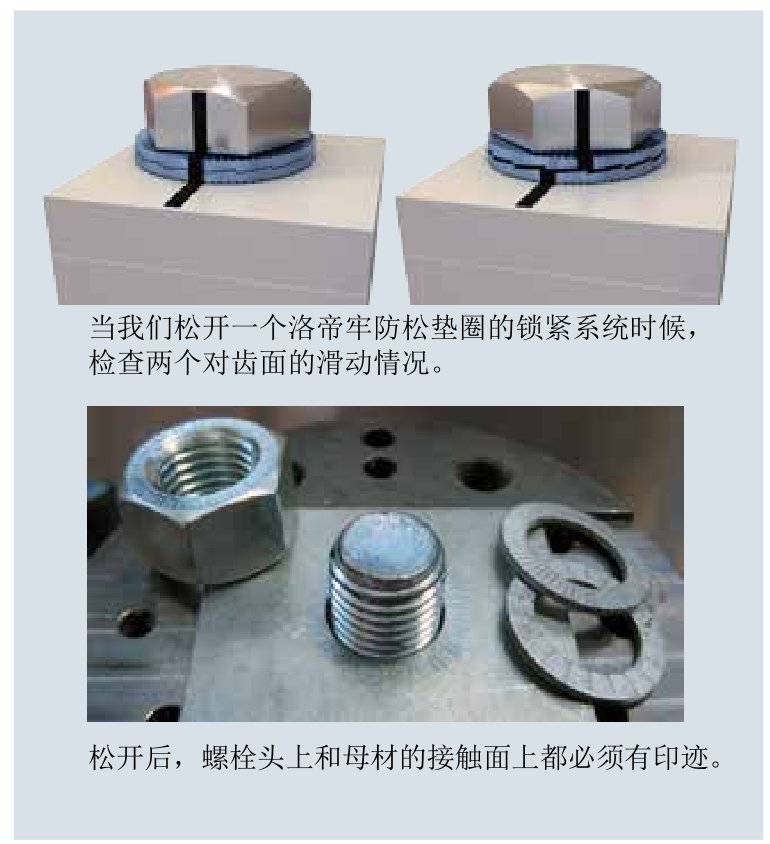

鉴定是否达到锁紧功能
当符合以上两个条件时，你就已经鉴定了洛帝牢防松垫圈的锁紧功能了。
利用润滑剂的好处
洛帝牢建议使用高质量，抗咬合的润滑剂来提高我们的拧紧效果。尤其是对大直径的螺栓和不锈钢紧固件的运用有利。洛帝牢楔入锁紧方法在干燥和润滑条件下都提供安全的锁紧功能。润滑剂的好处包括：
- 提高重复使用性能
- 减少摩擦和误差
- 方便安装和拆卸
- 降低扭曲应力，因而减少了螺纹之间的摩擦
- 避免螺纹咬粘锁死
- 另外也可以防腐蚀

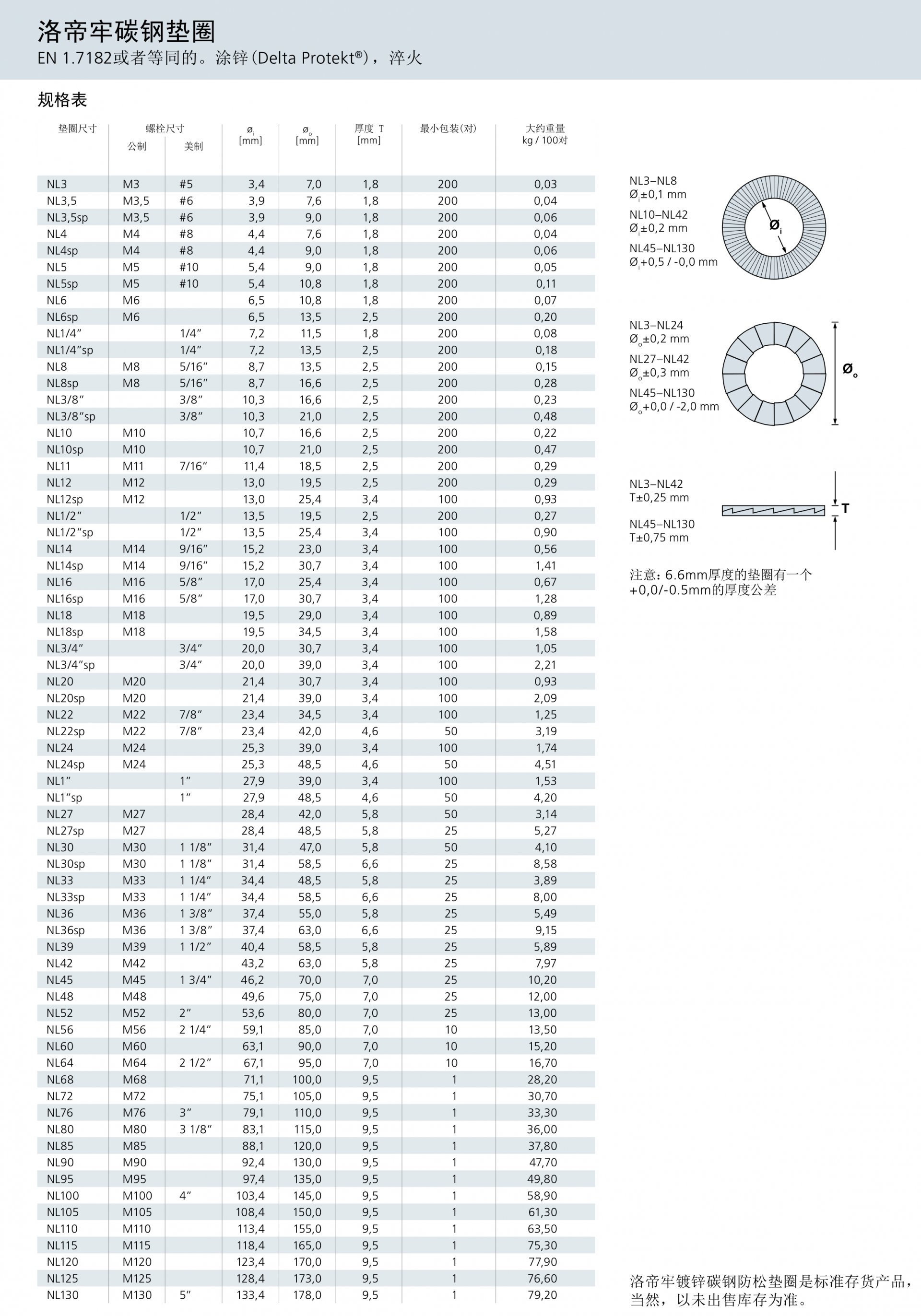

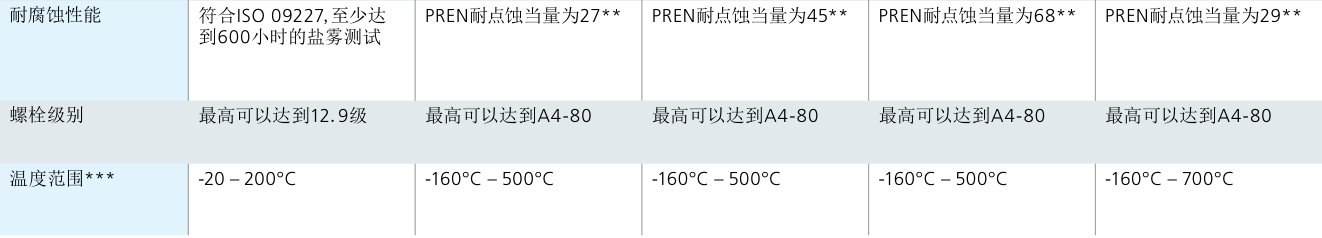

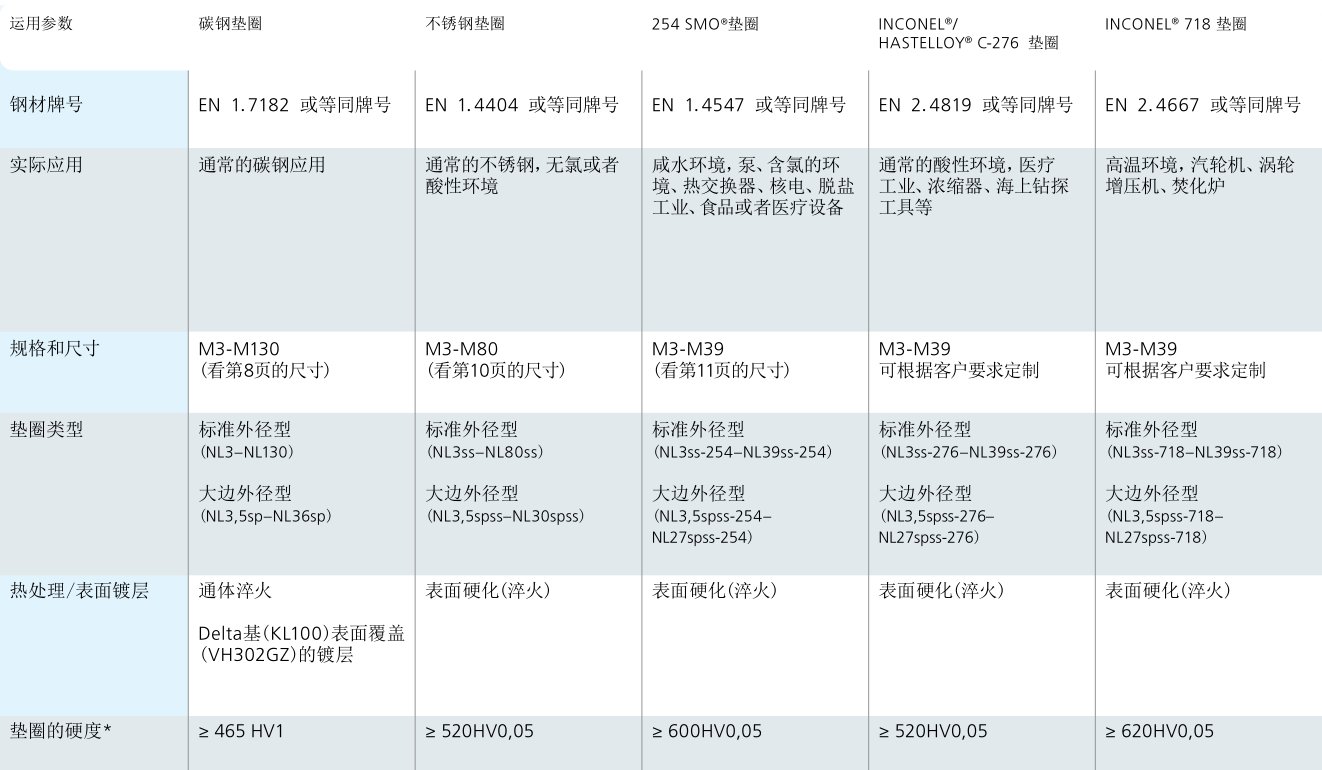

洛帝牢防松垫圈的材质和类型表
* 为了确保洛帝牢防松垫圈卓越的锁紧机械性能，母材的接触面硬度应该低于我们垫圈的表面硬度。(看上表)
** PREN(耐点蚀当量) = Cr% + 3.3Mo% + 16N%。你可以在上表中找到各种材料的当量值。较高的PRE数字表示较好的耐腐蚀性。
*** 温度的参数是来之我们的原材料供应商。锁紧功能在规定范围内不受影响。

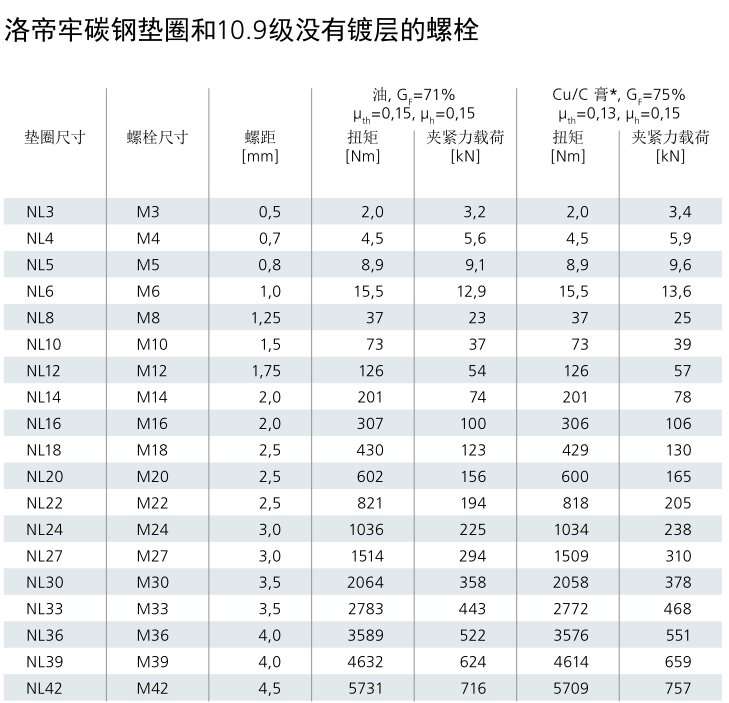

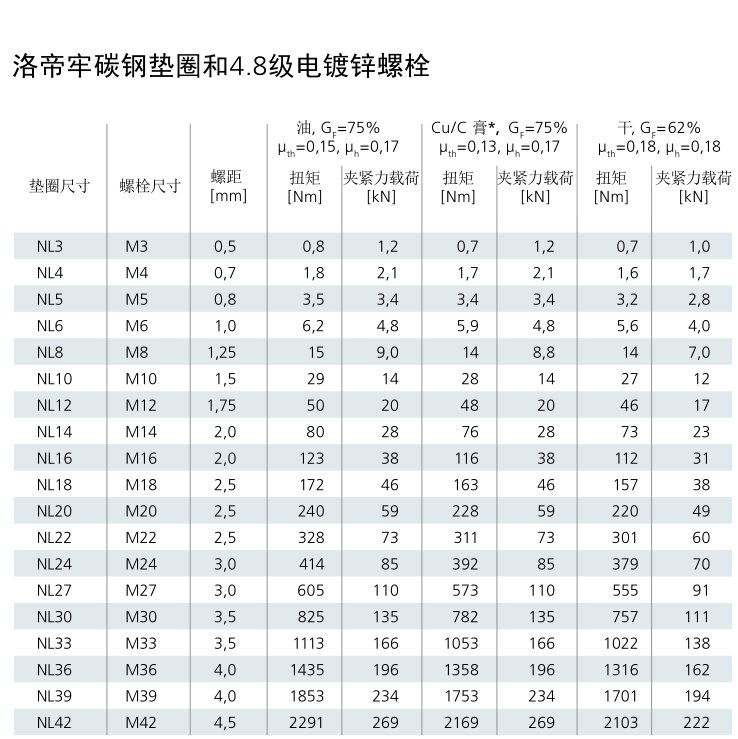

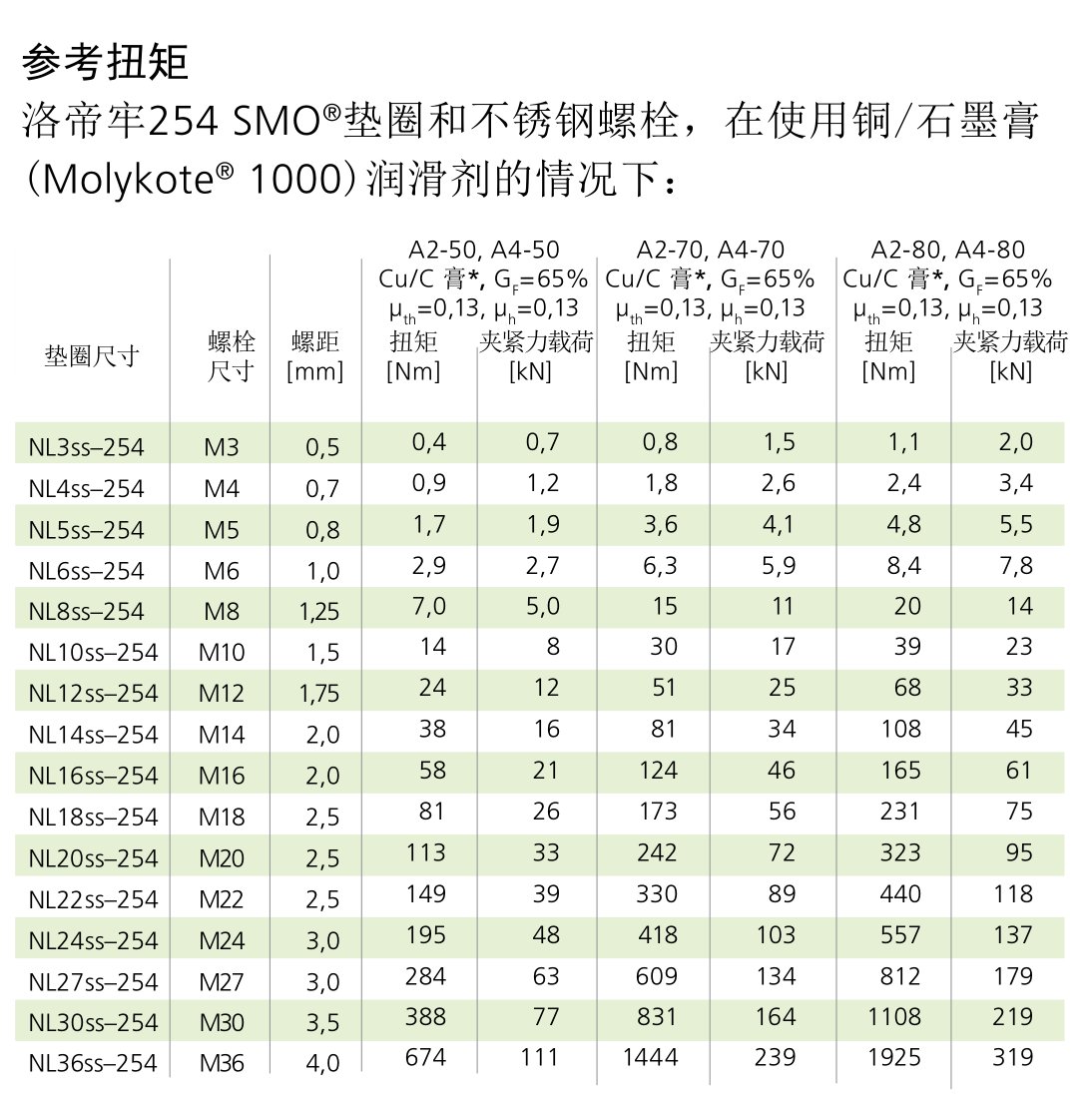

参考扭矩
洛帝牢碳钢涂锌垫圈(Delta Protekt®)
Cu/C膏* =铜/石墨膏(Molykote@ 1000)
油=我们采用WD40
G。=屈服率。当根据参考扭矩和无偏差紧固，这是实现的预紧力，并依屈服点的%率来表示。
μ =螺纹摩擦系数
=垫圈摩擦系数
螺纹摩擦系数具有理论数值，但通过测试来验证。
螺栓头部下方的摩擦系数依测试而定。
1 N=0,225 Ib
1 Nm= 0,738 ft-lb

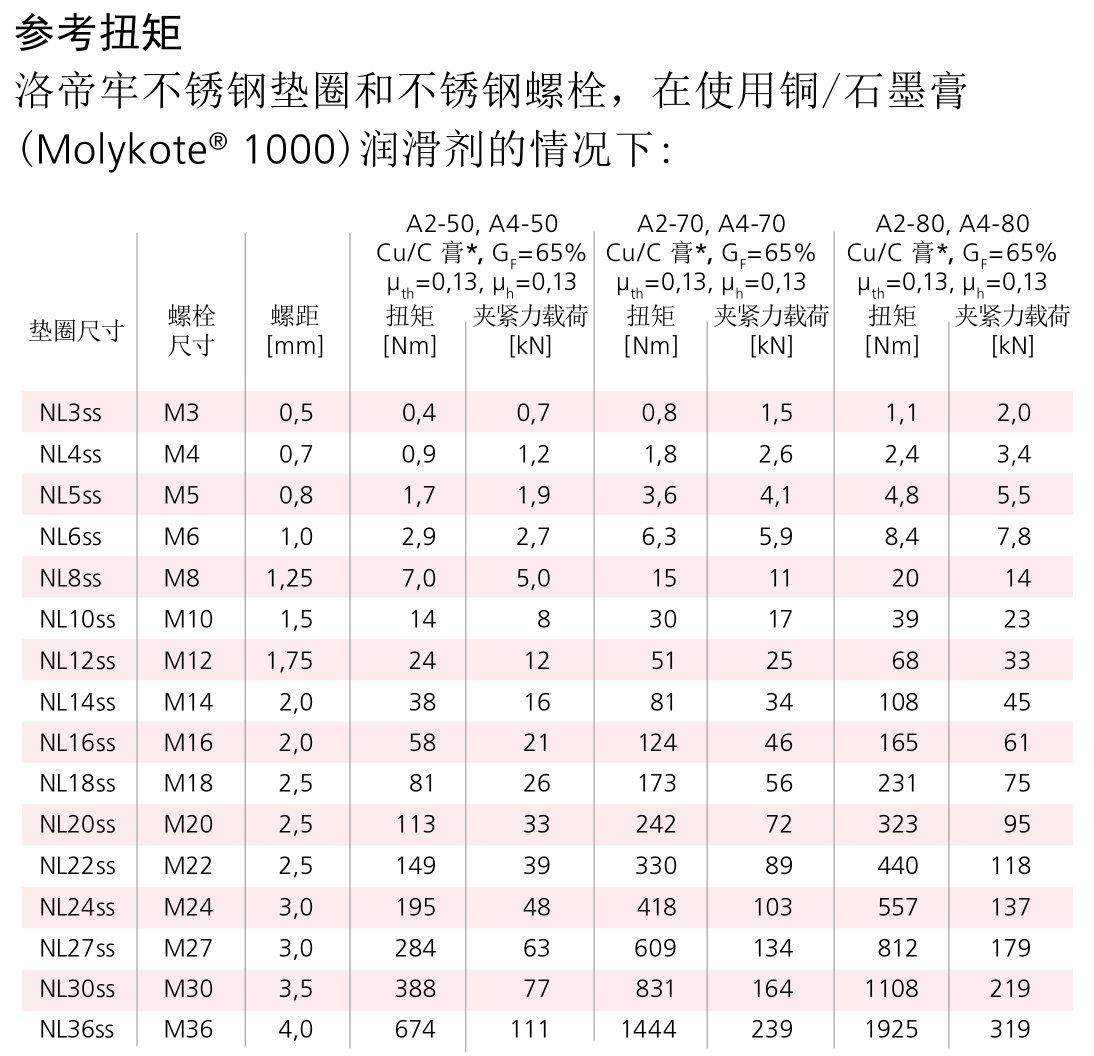

其他级别的螺栓的参考扭矩你可以通过我们的销售代表获得。

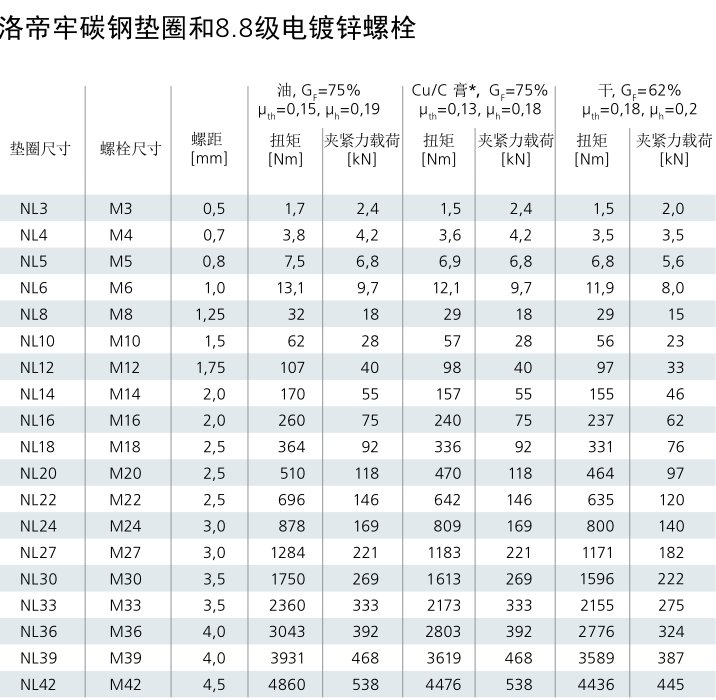

洛帝牢碳钢垫圈和8.8级电镀锌螺栓
EN 1. 4404 (ASIS 316L)是一种奥氏体Cr-Ni含Mo的不锈钢。为了降低产生碳化铬沉淀的危害，这种不锈钢有极其低的含碳量。EN1.4404是-种最常用的一种不锈钢材质，用这种材质做的不锈钢洛帝牢垫圈适合于无氯环境或者酸性环境。
Cu/C膏* =铜/石墨膏(Molykote@ 1000)
Gp=屈服率。当根据参考扭矩和无偏差紧固，这是实现的预
紧力，并依屈服点的%率来表示。
μn =螺纹摩擦系数
=垫圈摩擦系数
1N=0,225Ib
1 Nm= 0,738 ft-lb
螺纹摩擦系数具有理论数值，但通过测试来验证。螺栓头部
下方的摩擦系数依测试而定。欲知其他级别的螺栓配套洛帝
牢垫圈的参考扭矩，请联系我们的销售代表。
攻丝孔
洛帝牢防松垫圈嵌入对应基材表面并安全锁固住螺栓。
沉孔
根据DIN 974，标准外径的洛帝牢防松垫圈可以是使用在沉孔的螺丝紧固方式上。如图所示的 垫圈安装在标准螺丝的头部下方。
通孔
关于通孔的紧固方式，需要两对洛帝牢防松垫圈, 一对锁紧螺丝，一对锁紧螺母。拧动螺丝和螺母，使两对垫圈的齿面尽量靠紧。拧紧螺栓的同时螺母也被锁紧了。
双头螺柱
洛帝牢防松垫圈安全地将螺母锁紧在螺柱上。这样可以取代焊接、粘合剂等方法。

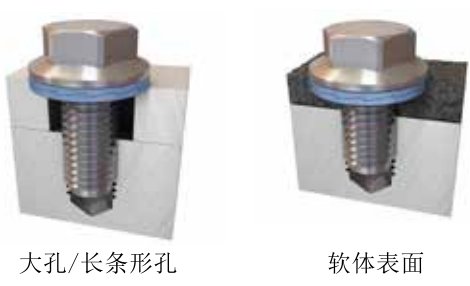

大孔/长条形/或者比较软的材料表面
在大孔/长方孔/或者比较软的材料表面的运用的时候，为了有效地分配载荷，可以用一对法兰面的螺母和螺丝配套我们“sp”(宽边)的洛帝牢防松垫圈。
不推荐用洛帝牢垫圈的设计
●垫圈和基材不能有效接触
配合面硬度比垫圈高
●塑料，木质基材
●极端凹陷的地方
●无预紧的连接件
如果你的应用符合上述的设计条件，请联系我们，
我们会帮助您找到一个替代解决方案。

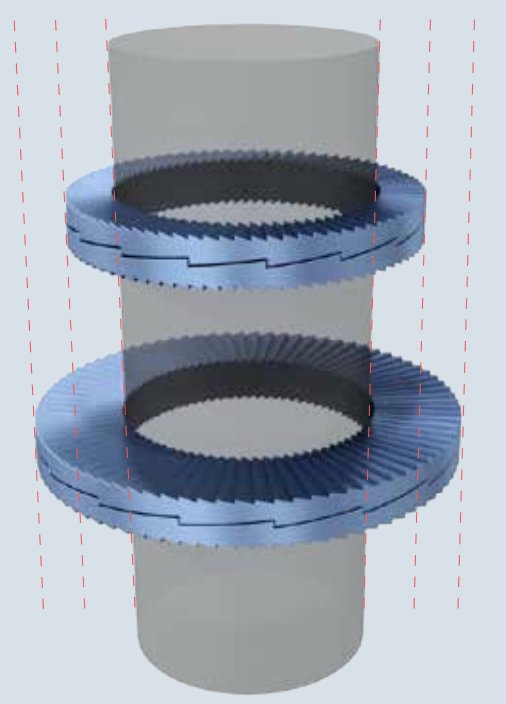

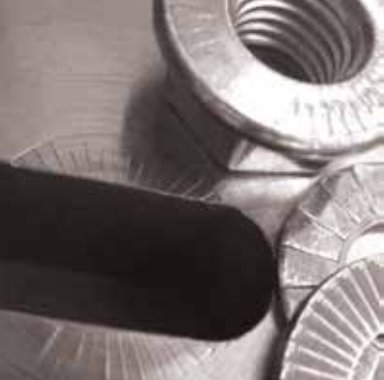

洛帝牢宽边垫圈
洛帝牢防松垫圈也生产宽边的，标为“sp”。“sp”垫圈主要是用在大孔/长条孔的地方。刷漆/易损的表面或者比较软的材料也可以用洛帝牢的“sp”垫圈。“sp”垫圈配套法兰螺栓或者法兰螺母可以优化载荷分布。

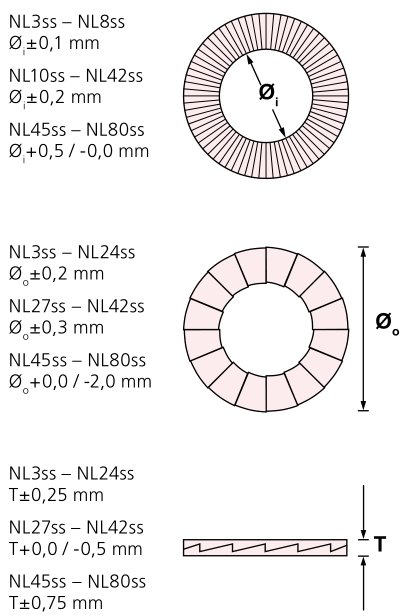

Ø标准垫圈内径=Ø“sp"垫圈内径
Ø标准垫圈外径<Ø"sp"垫圈外径
在长条形孔的运用过程中，法
兰面螺母和洛帝牢宽边“sp”垫圈增大了载荷的受力面积
当你使用我们的“sp”垫圈的时候，较大的受力面积使得易损的
表面显得受力轻柔。如果你想找到一种理想的解决方案，请咨询洛帝牢。

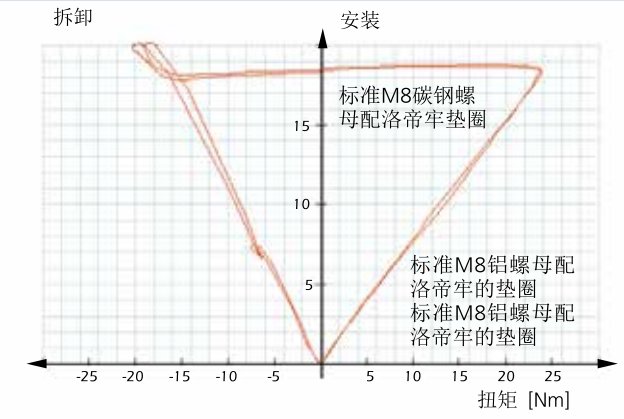

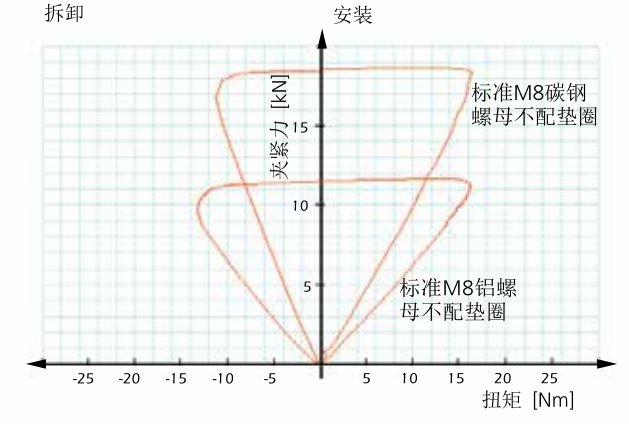

使用洛帝牢防松垫圈的的时候统一摩擦力
当我们安装紧固件的时候，为了获得我们期望的预紧力，控制摩擦力是非常重要的。
当螺栓下面没有配垫圈的时候，摩擦力依靠的是接触面。在
给定扭矩的情况下，获得的预紧力根据接触面的材质不同有所变化。
当安装洛帝牢防松垫圈时，滑移仅发生在上面的垫圈与螺栓头
部或者螺母之间。在给定的扭矩情况下，不管接触面的材料是
什么预紧力将不会改变。
洛帝牢为你提供你使用的紧固件的参考扭矩。请联系你最近的
洛帝牢代表，他们将热情地帮助您。
洛帝牢您螺栓安全的伙伴
洛帝牢集团制造的产品繁多，我们也持续地在开发其他新产品。除了洛帝牢防松垫圈，我们的产品还包括多种技术，全都由内部研发和设计。想要了解我们当前生产的一些产品范围，请联系我们。
洛帝牢楔形制锁技术
洛帝牢创新和屡获殊荣的X-系列防松垫圈能阻止螺栓自发松动并弥补因松弛而造成预紧力损失，使关键螺栓连接得到最高的安全性。洛帝牢也开发了SC-垫圈，从而增加钢结构的安全性。其设计能用于HV/HR硬度结构。
客户独特的定制方案
多年来，洛帝牢集团与若干合作伙伴同开发独特和具有创意设计的解决方案。让我们来帮助您找到适合您的特定需求的最佳解决方案。
多顶推预紧器
超级螺栓多多顶推预紧器是一种创新技术，用于紧固大中型螺栓和螺柱。该技术操作简单，准确和具有成本效益。即使是最大的螺栓，也只需手动或气动工具即可轻松安装和拆卸。超级螺栓预紧器可直接连接到一个新的或现有的螺栓，双头螺栓，螺纹杆或轴。
膨胀螺栓
超级螺栓的膨胀螺栓取代传统的过盈或压入配合螺 栓。膨胀螺栓能在一个紧固系统中提供巨大的径向膨胀和夹紧力。径向膨胀对旋转式联轴器或校准产品至关重要，需要螺栓能够承受剪切力。膨胀螺栓可用于盲孔和通孔的应用。
液压螺栓预紧器
Boltight螺栓预紧工具用于世界各地，从高性能的标 准工具到设计独特的工具，都能满足市场和应用需求。该工具重量轻，结构紧凑，易于使用。产品关键价值在于能保证安全运行以及具有极高产品品质。产品包括了液压螺栓预紧器，海底螺栓预紧器，液压螺母，Echometer等等。
性能服务
洛帝牢性能服务将帮助您识别能提高您公司的竞争力的方法。性能服务项目可以以解决特定问题为目标； 或者也可以将创造提高概述作为目标。每个设计的案例要满足客户指定的要求和挑战。我们可以探究当下的应用与未来的设计。
当前的市场情况
洛帝牢集团包括子公司，三个州的内部实验室和世界上各个国家的授权经销商。我们的宗旨是无限符合客户需求，使用您的语言交流，帮助您实现安全高效的螺栓紧固系统。
