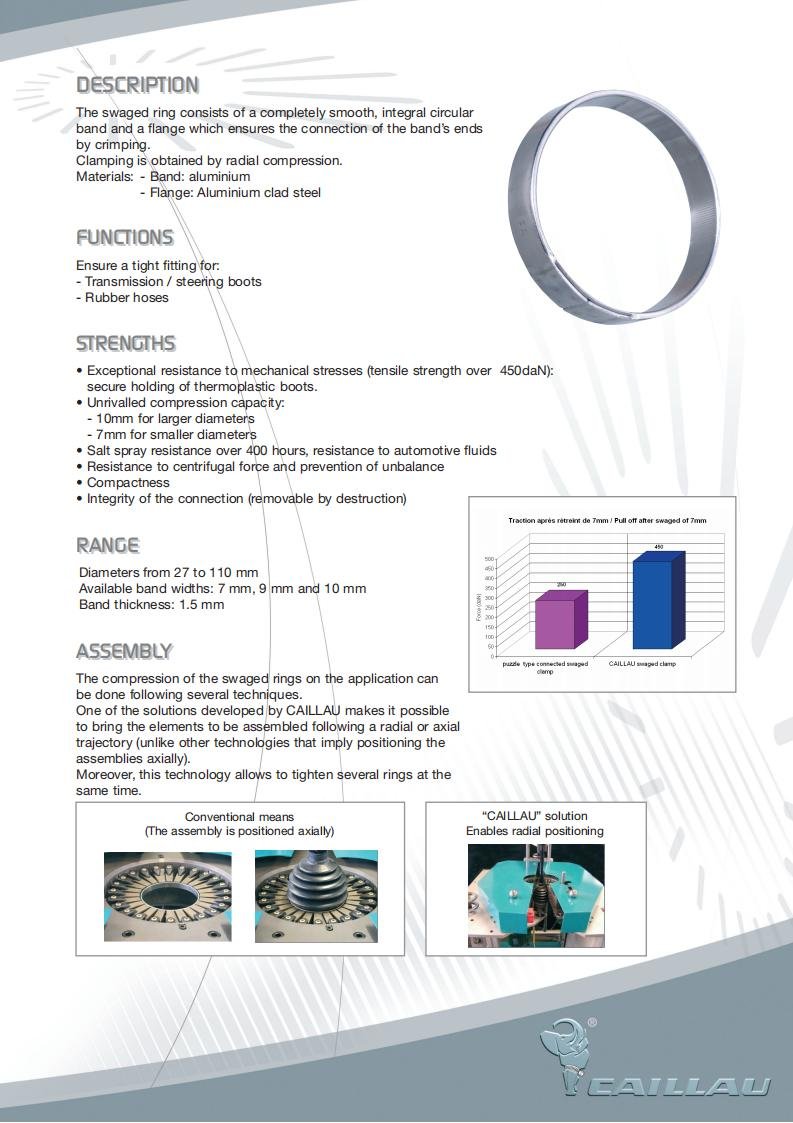

DESCRIPTION

 The swaged ring consists of a completely smooth, integral circular  band and a flange which ensures the connection of the band’s ends by crimping.

Clamping is obtained by radial compression.

Materials: - Band: aluminium

Flange: Aluminium clad steel

 FUNCTIONS

Ensure a tight fitting for:

Transmission / steering boots

Rubber hoses

 STRENGTHS

• Exceptional resistance to mechanical stresses (tensile strength over secure holding of thermoplastic boots.

• Unrivalled compression capacity:

10mm for larger diameters

7mm for smaller diameters

• Salt spray resistance over 400 hours, resistance to automotive fluids

• Resistance to centrifugal force and prevention of unbalance

• Compactness

• Integrity of the connection (removable by destruction)

 RANGE

Diameters from 27 to 110 mm

Available band widths: 7 mm, 9 mm and 10 mm

Band thickness: 1.5 mm

ASSEMBLY

The compression of the swaged rings on the application canbe done following several techniques.

One of the solutions developed by CAILLAU makes it possibleto bring the elements to be assembled following a radial or axial

trajectory (unlike other technologies that imply positioning the assemblies axially).

Moreover, this technology allows to tighten several rings at the same time
